1、本產品分W-1型及W-0.5型凹凸行騙，每片尾0.5m2，設備外徑尾φ960mm。定型規格為1.5 m2-15 m2系列，可根據所需冷凝量來選擇。
2、體積小、重量輕、結構緊湊。一臺冷凝面積為10 m2的W-1型搪玻璃片式冷凝器，只有980公斤，故運輸、安裝極為方便。
3、熱氣流的冷凝，通過熱氣流和冷卻水的逆向流動進行交換。 片層間距小而均勻；介質反復地?cái)U(kuò)散、會合、流動，有效地提高冷凝效率并消除氣流外泄現象。一般情況下可采用自來水作為冷凝液即可達到良好的冷凝效果。必要時可將冷卻水分層并聯進出可大大提高冷凝效果。
4、 本產品與相同面積的談玻璃套筒式冷凝器、石墨熱交換器相比較，冷凝效果可提高1-2倍。
5、經一定使用期限后，如發生有部件損壞，可進行局部更換或減單片，不會造成整機暴沸或停產，有效延長整機使用壽命。
| W 0.5型 | W 1型 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 換熱面積（m2） | 中層片數(片） | 總高H（mm） | 外徑φ（mm） | 重量 | 換熱面積（m2） | 中層片數（片） | 總高H（mm） | 外徑φ（mm） | 重量 |
| 1.5 | 2 | 670 | 700 | 230 | 5 | 4 | 1000 | 960 | 580 |
| 2 | 3 | 760 | 700 | 270 | 6 | 5 | 1100 | 960 | 660 |
| 2.5 | 4 | 850 | 700 | 320 | 7 | 6 | 1200 | 960 | 740 |
| 3 | 5 | 950 | 700 | 360 | 8 | 7 | 1290 | 960 | 820 |
| 3.5 | 6 | 1040 | 700 | 410 | 9 | 8 | 1380 | 960 | 900 |
| 4 | 7 | 1130 | 700 | 450 | 10 | 9 | 1470 | 960 | 980 |
| 4.5 | 8 | 1220 | 700 | 500 | 11 | 10 | 1560 | 960 | 1060 |
| 5 | 9 | 1320 | 700 | 550 | 12 | 11 | 1650 | 960 | 1140 |
| 6 | 11 | 1500 | 700 | 650 | 13 | 12 | 1740 | 960 | 1220 |
| 6.5 | 12 | 1600 | 700 | 700 | 14 | 13 | 1830 | 960 | 1300 |
| 7 | 13 | 1680 | 700 | 750 | 15 | 14 | 1920 | 960 | 1380 |

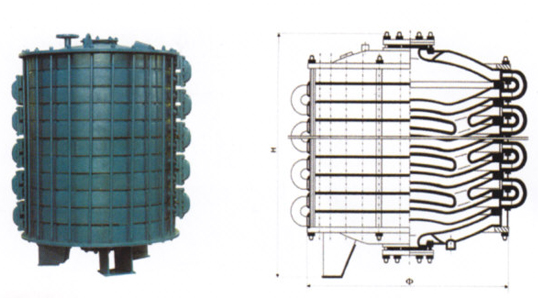

| 途圖中 | W 0.5型 | W 1型 |
|---|---|---|
| φ | 450mm | 660mm |
| R | 220mm | 220mm |
| D | φ20mm | φ22mm |
| A | 介質進出口DN80 | 介質進出口DN100 |
| B | 進出水管G1‘束接 | 進出水管G1‘束接 |
